如果大家关注芯片可能就会知道，目前无论哪个国家想在芯片上一展拳脚，但都被西方光刻机魔咒所困扰着，无法绕开，毕竟光刻机是芯片制造的核心设备。
目前世界上只有荷兰阿斯麦，掌握着高端光刻机的生产技术，我国也不例外在这项技术上被牢牢卡住了脖子。

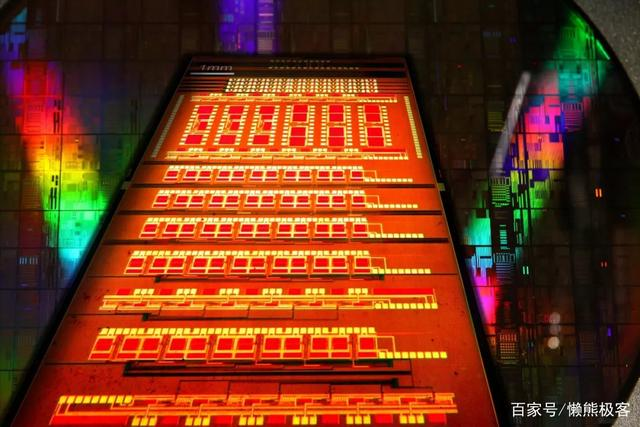

为了打破西方光刻机魔咒，我国科研人员将目光瞄向了光量子领域的集成光量子芯片，它最早是在2008年由英国提出。
光量子芯片跟传统芯片比起来，有明显的优势，用光来做载体，储存的信息保存时间长，不容易受到外界干扰，操控精度较准确，稳定性超高。
而且，这种集成光量子芯片，如果最终能实现批量生产的话，成本将会大幅降低，兼容性上也有更好的性能。
更重要的是，集成光量子芯片有别于传统芯片，让绕过光刻机制造成为可能，最终打破西方光刻机魔咒，不用再被卡脖子。
我国研究成功之前，因为光的极易消耗性，像是谷歌这样的巨头都纷纷表示并不看好光量子芯片，但是最新的发明却证明，光量子芯片是可以走得通的。
到这里，大家可能会问，说了这么多，量子芯片和传统芯片到底什么不同？
都知道，我们现在使用的芯片上，晶体管越多，芯片的计算能力越强，但在芯片的电子产品运算能力也就越强。
果最新出的iPhone12上，用的就是5纳米芯片，就是一个晶体管只有5纳米大小，一个芯片上有118亿个晶体管。
纳米究竟是什么概念？10纳米是1/10亿米，即0.0000000001米，比1/500的头发宽度还要小。
纳米已经够小了，但是却远没有量子小，量子是我们目前知道的最小物理单位，所以量子芯片从功效上来说，将是普通芯片的超级加倍。
世界上最安全的密钥，用现在最先进的超级计算机，至少要几十万年才能破解，而量子计算机则仅仅需要几秒。
这种超强的运算能力目前已经应用在了银行金融上，一方面除了巨大的数据处理能力，在保密传输上也有出色表现，除此之外还可以在5G物联网时代大展宏图。
未来数据的爆发速度将会远远超过以往，传统的超算跟不上数据处理的需要，量子计算就是最合适的选择，无论是国内还是国外，都高度重视量子科技的发展。
在2018年，美国就制定了为期10年的国家量子计划，谷歌、英特尔等公司都在量子芯片进行研究，欧盟也投入14万亿进行量子研究。
在量子领域这个崭新的技术领域，全球各国处于同一起跑线，谁先攻克这一领域，谁就有话语权。
值得一提的是，量子芯片本身的温度接近绝对0度，也就是在零下273.15度才能正常工作，研究量子如何保持合适的温度也是一大难题。
我国的光量子芯片在研发中还面临不少困难，例如光在芯片中损耗问题，距离批量生产还有较长的一段路要走。
但是正所谓万事开头难，现在已经迈出了研究的关键一步，距离未来成功实现换道超车，为世界打造属于中国的芯片的时间也就不远了。
事实证明，没有任何国家可以实现完全的垄断，想要通过卡脖子这种行为，限制我们的发展是绝对行不通的，相反只会推进我们技术的进一步发展。
